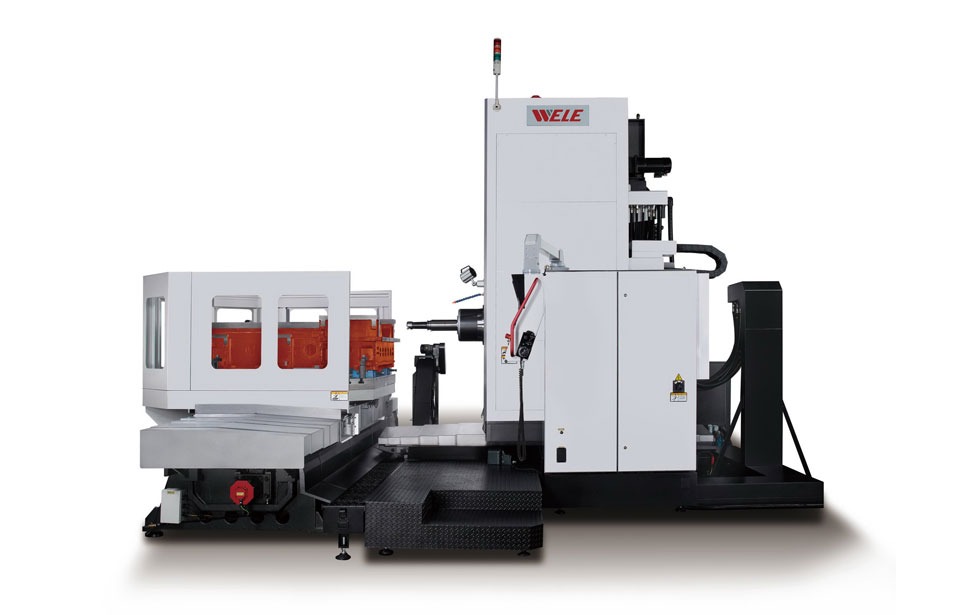

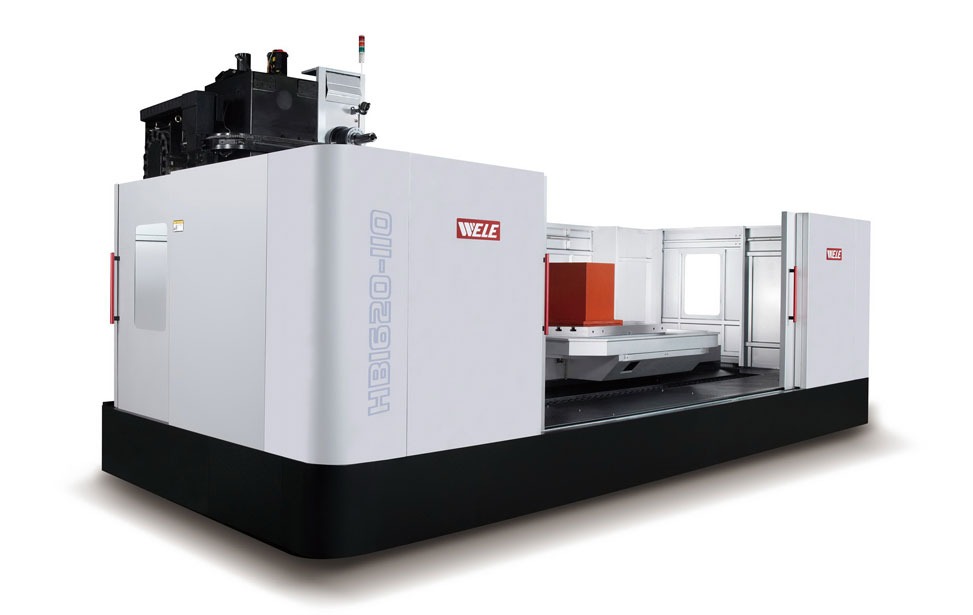

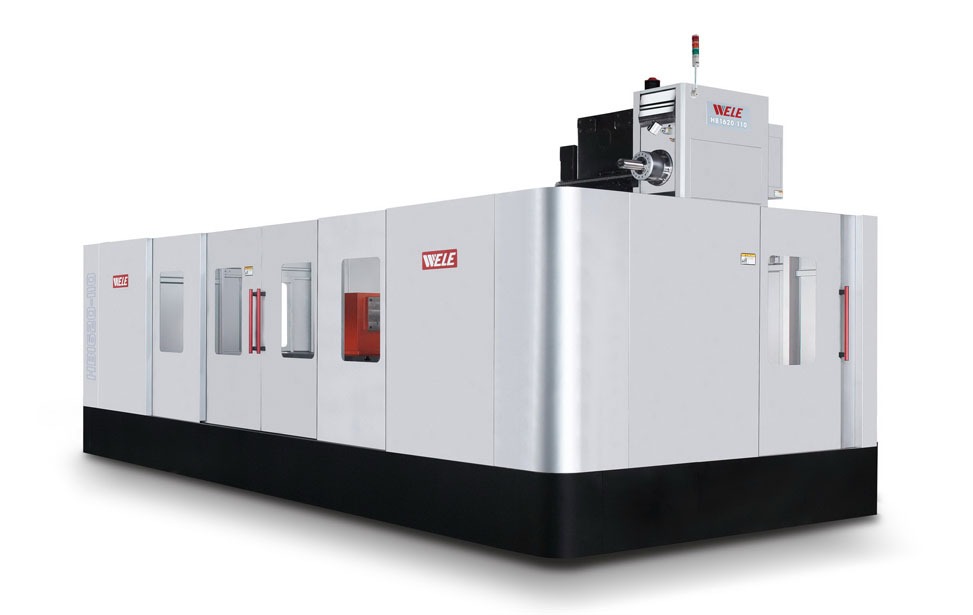

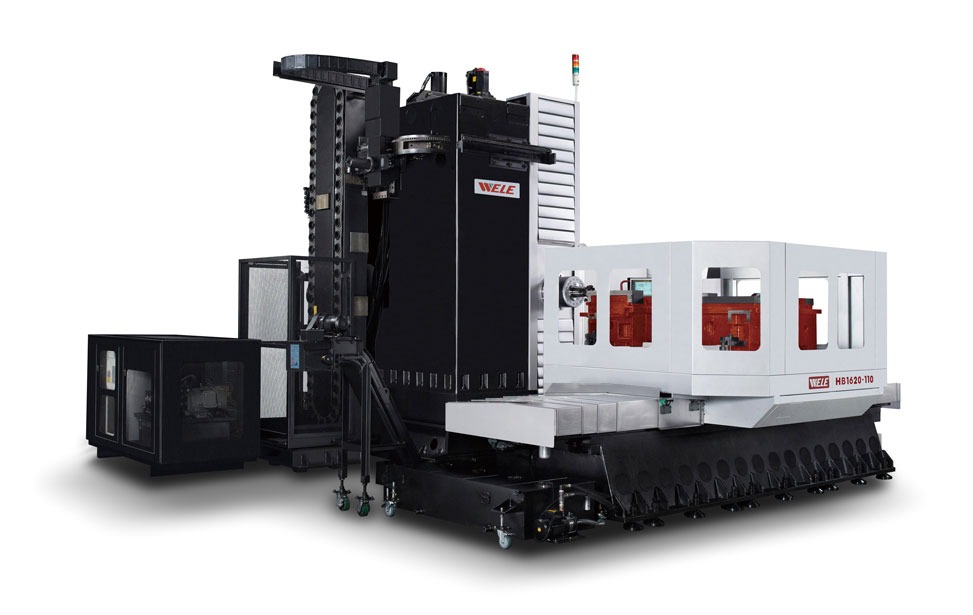

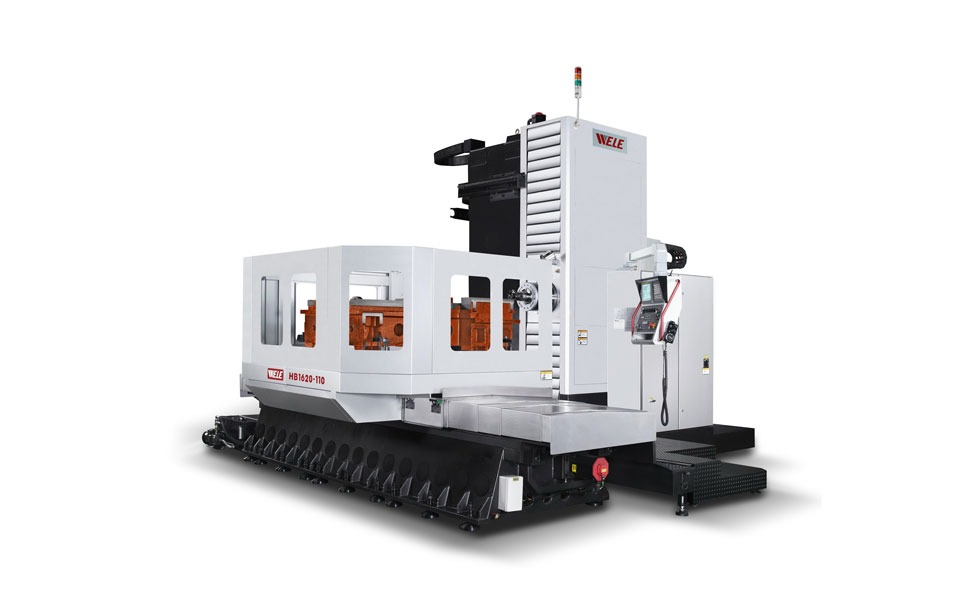

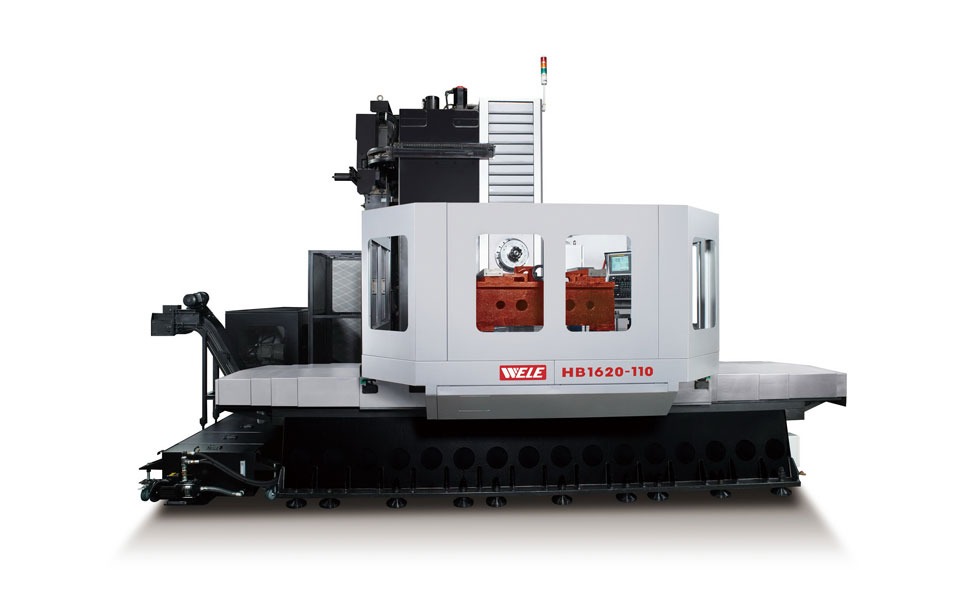

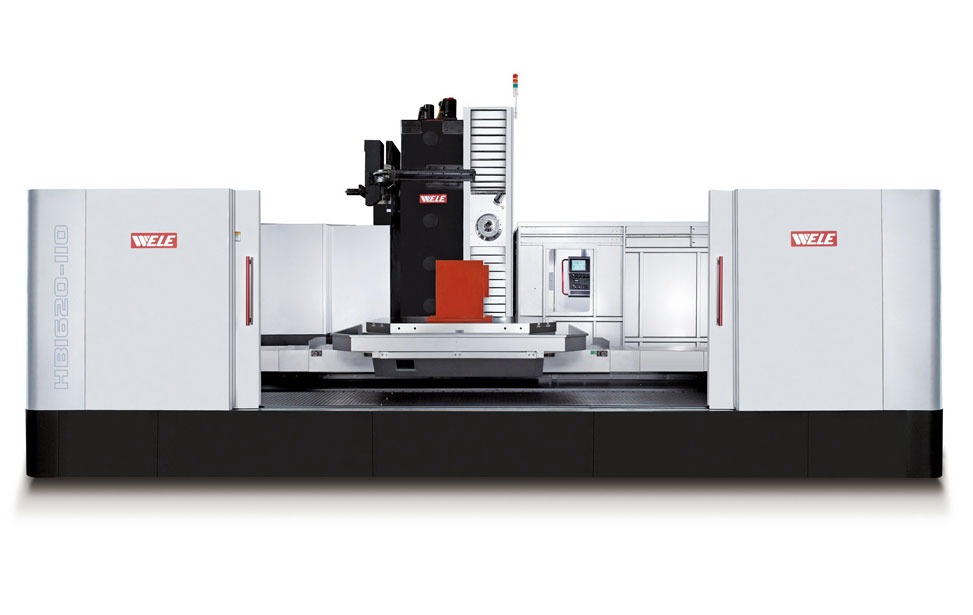

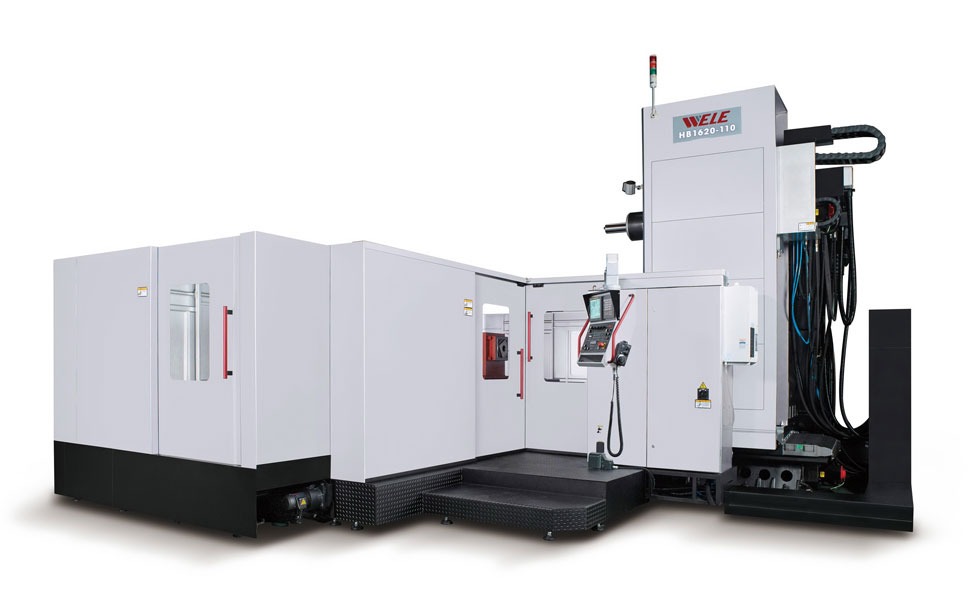

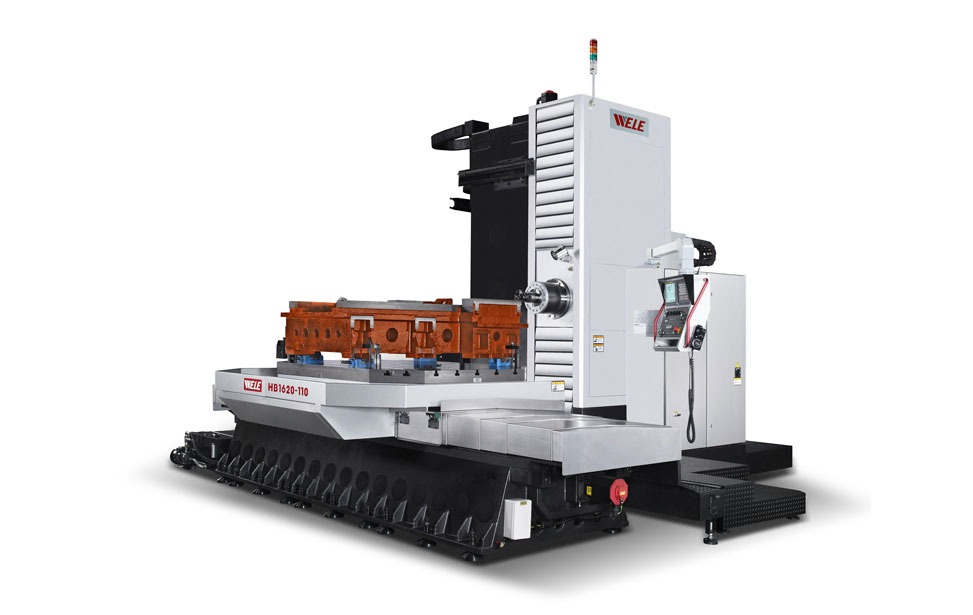

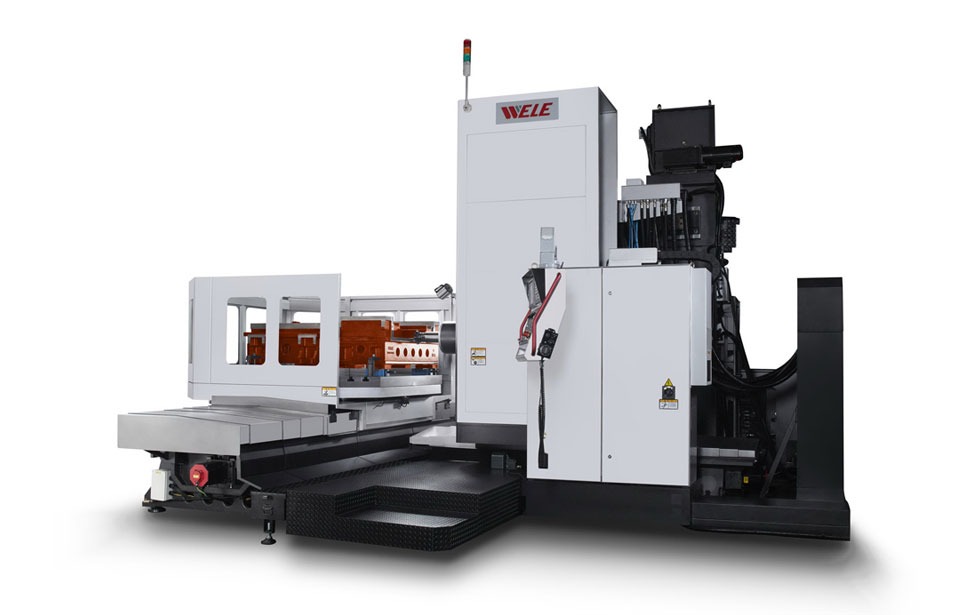

WELE HB1620-130-X4 CNC BORVERK TEZHAGI CNC BORVERK İŞLEME MERKEZİ
CNC TezgahlarıCNC BorverkGaming LaptopWELE HB1620-130-X4, büyük ve ağır iş parçalarının yüksek hassasiyetle işlenmesini sağlayan, 4 eksenli, yüksek performanslı bir CNC borverk tezgahıdır. Savunma sanayi, enerji, kalıpçılık ve ağır sanayi uygulamalarında üstün verimlilik sunar.
Tanım
WELE HB1620-130-X4
CNC Borverk İşleme Merkezi
Yüksek hassasiyetli, büyük ölçekli parçalar için güçlü ve verimli çözüm.
Uzun ömürlü, rijit gövde yapısı ve yüksek tork değerleriyle ağır işleme koşulları altında dahi üstün performans sağlar. Otomotiv, savunma sanayi, kalıpçılık ve enerji sektörlerinde geniş uygulama alanına sahiptir.
Mükemmel Yapı, Güçlü Performans
X Ekseni Hareket Mesafesi: 3000 mm
Y Ekseni Hareket Mesafesi: 2000 mm
Z Ekseni Hareket Mesafesi: 1500 mm

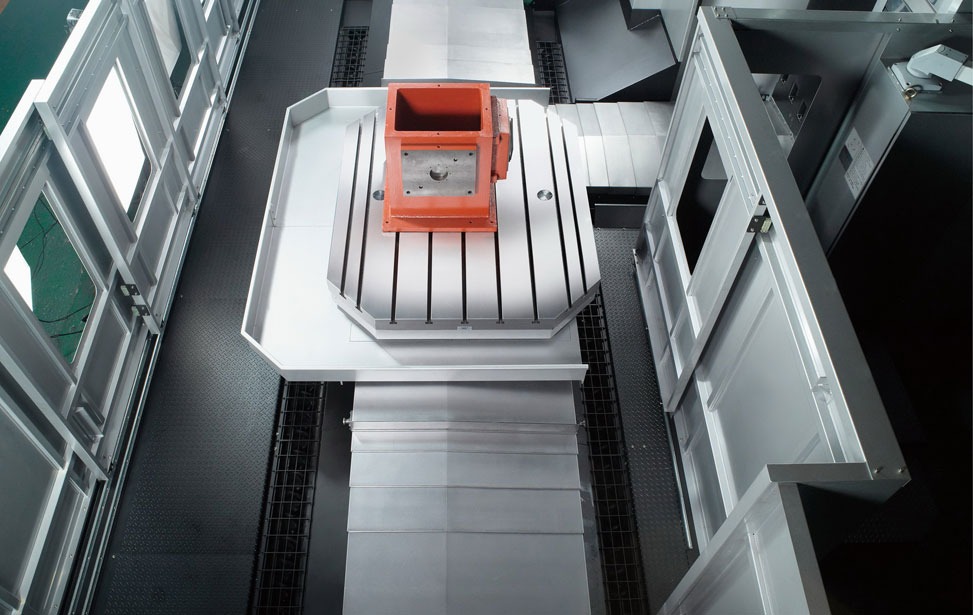

Tabla Ölçüsü: 2000 x 1800 mm
Maksimum İş Parçası Ağırlığı: 8000 kg
Mil
3.000 devir/dakika
BT50 / ISO50
Yüksek tork çıkışı ile ağır kesimlere uygundur.
Kontrol Ünitesi
FANUC / Heidenhain / Siemens opsiyonları
Kullanıcı dostu arayüz
Gelişmiş simülasyon ve hata önleme sistemleri
Enerji Verimliliği ve Hassasiyet
Makinenin rijit gövdesi, termal stabilitesi artırılmış kolon yapısı ve lineer kızak sistemleri, milimetrenin altındaki toleranslarla çalışabilme imkânı sağlar.
Otomatik Yağlama & Soğutma Sistemleri
Pozisyonlama Hassasiyeti:
±0,005 mm
Tekrarlama Hassasiyeti:
±0,003 mm
Endüstriyel Uyum & Otomasyon
CNC borverk merkezi, fabrika otomasyonu sistemlerine kolayca entegre edilebilir.
Robotik yükleme/boşaltma sistemleri ve üretim takip yazılımlarıyla tam uyumlu çalışır.
Teknik Destek ve Teklif Talepleri
Ek bilgi
| Tabla Ölçüsü | 1600×2000 mm |
|---|---|
| Max.İş Parçası Ağırlığı | 20000 kg |
| Max.İş Parçası Çapı | 2100 Ø |
| Tabla T Kanal Ölçüleri | 24 x 200 x 9 mm |
| Fener Mili Tabla Mesafesi | 80-780 mm |
| B Eksen Hareketi | ±360° |
| B Eksen Tabla İndeksleme | 0,001° |
| Tekrar. Hassasiyeti | VDI 3441 0.20 mm |
| Pozisyonlama Hassasiyeti | VDI 3441 0.010 mm |
| X Eksen Hareketi | 4000 mm |
| Y Eksen Hareketi | 2100 mm |
| Z Eksen Hareketi | 1500 mm |
| W Eksen Hareketi | 700 mm |
| Fener Mili Koniği | BT- 50 |
| Fener Mili Devri | 2500 RPM |
| Fener Mili Rulman Çapı | 170 Ø |
| W Eksen Pinol Çapı | 130 Ø |
| Fener Mili Tipi | 3 KADEMELİ ŞANZUMANLI |
| X-Y-Z İvmelenme Hızı | 0,23 G |
| Kesme İlerleme Hızı | 5,000 mmmin |
| X-Z Eksen İlerleme Hızı | 15,000 mmmin |
| Y Eksen İlerleme Hızı | 12,000 mmmin |
| W Eksen İlerleme Hızı | 5,000 mmmin |
| B Eksen Devir ve Hareketi | 5 Rpm 0,001° |
| X-Y-Z Eksen Vidalı Mil Çapı | Ø63 x p16 mm |
| W Eksen Vidalı Mil Çapı | Ø50 x p12 mm |
| Kızak Sistemi | Masura Linear |
| Magazin Kapasitesi | 60 takım |
| Max Takım Ağırlığı | 25 Kg |
| Max Takım Ölçüsü | 125 250 400 mm |
| Takım Değişim Süresi TT | 6 sn |
| Fener Mili Motor Gücü | a22-7000RPM-26 kw |
| Fener Mili Max.Tork | 1187.8 Nm |
| Eksen Motorları X-Y-Z-B | a22 3000 4.0×4.0x4.0 kW |
| Eksen Motorları W | a12 3000 rpm 4.0 kW |
| Güç ve Tolerans Aralığı | 380 – 10 Vac |
| Toplam Enerji | 5060 HZ – 65 KW |
| Makina Ebatları - L x W x H | 7,500 x 6,692 x 4,436 mm |
| Makina Ağırlık | 35,000 KG – Meehanite döküm FC30 |
